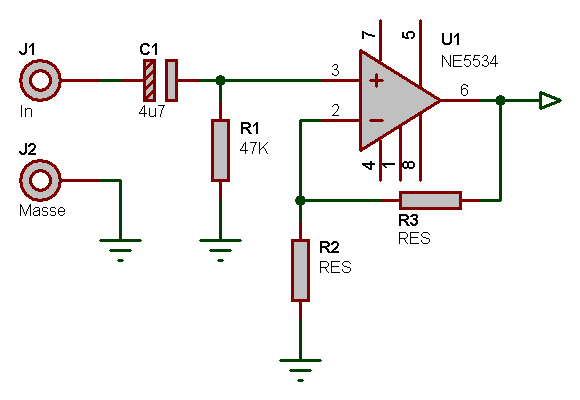

Exemple d'entrée asymétrique électronique
Il s'agit d'un des montages les plus simples à réaliser.
L'amplificateur opérationnel (AOP) permet une adaptation
d'impédance facile, car si cet AOP est dotée d'une
impédance d'entrée très élevée (de
l'ordre de plusieurs mégohms), l'impédance est alors
fixée par la résistance notée ici R1. Le
condensateur C1 permet de bloquer toute composante continue qui serait
superposée au signal audio utile.

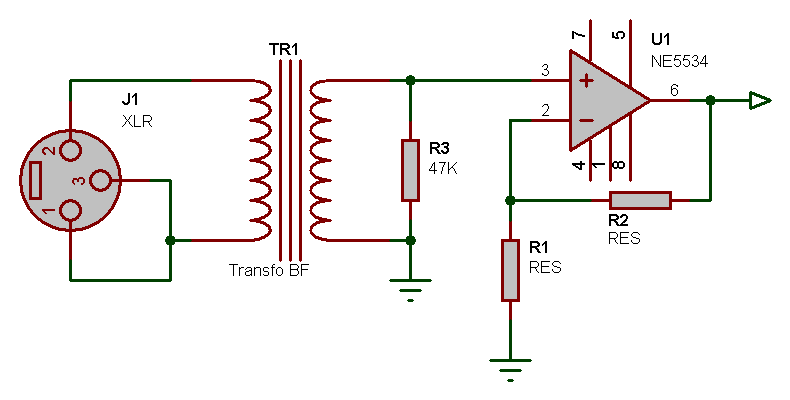

Exemple d'entrée asymétrique avec transfo
Ce montage est quasiment similaire au précédent, auquel
on a simplement adjoint un transformateur. Le condensateur C1 du
montage précédent
ne se retrouve pas ici, du fait de sa parfaite inutilité (un
transformateur
ne laisse pas passer le courant continu). Dans la pratique, un
réseau
RC de compensation est souvent associé au secondaire du
transformateur
pour linéariser la courbe de réponse en fréquence.

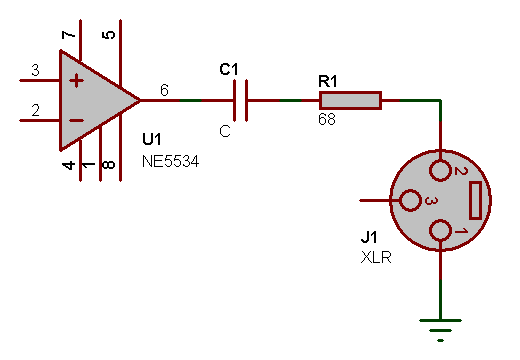

Exemple de sortie asymétrique électronique
Ce type de sortie est classique. Le schéma donné en
exemple ci-dessous montre une XLR montée en asymétrique
(broche 3 non reliée), mais le type de connecteur peut tout
à
fait être un jack 6,35mm mono.

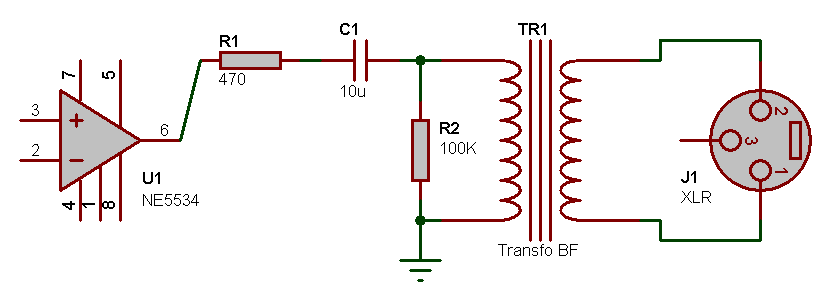

Exemple de sortie asymétrique avec transfo

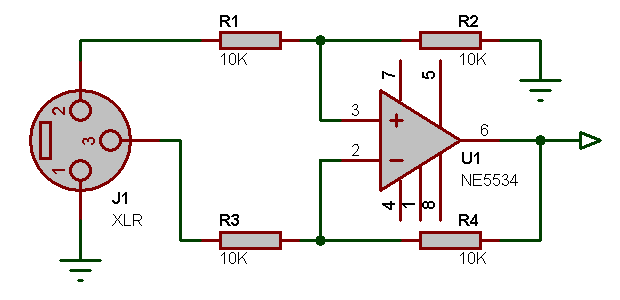

Exemple d'entrée symétrique électronique

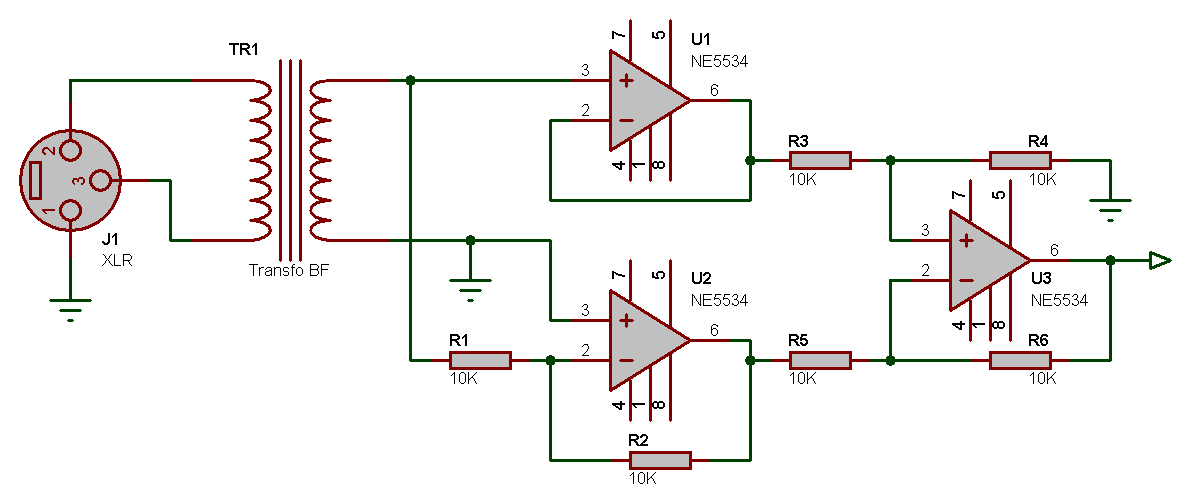

Exemple d'entrée symétrique avec transfo

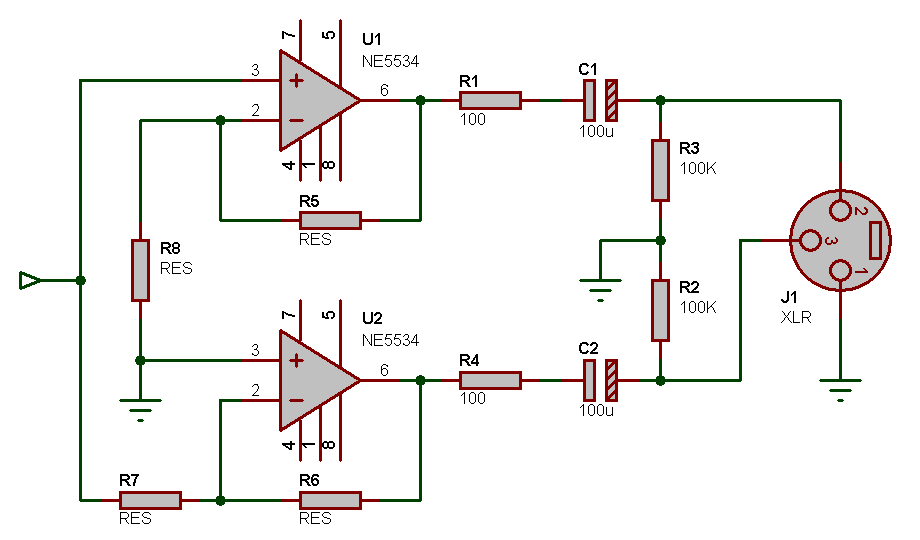

Exemple de sortie symétrique électronique

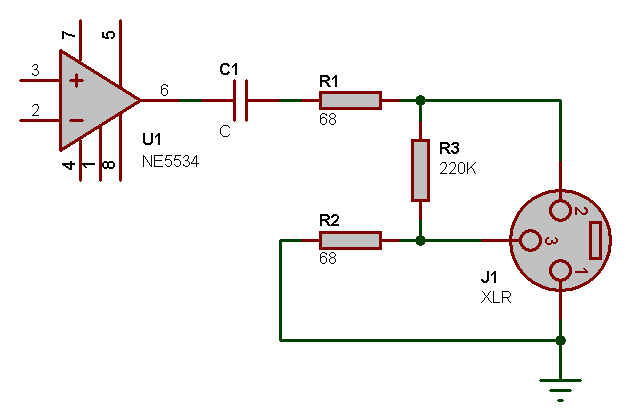

Exemple de sortie pseudo-symétrique électronique
Cet exemple de réalisation permet d'améliorer un peu les
caractéristiques de transmission d'un signal à l'origine
asymétrique, mais ne fait pas de miracles, et doit être
évité dans des environnements perturbés ou quand
le cable de liaison dépasse 10m. Disons qu'il permet de
raccorder dans de meilleurs conditions une
sortie asymétrique sur une entrée symétrique.

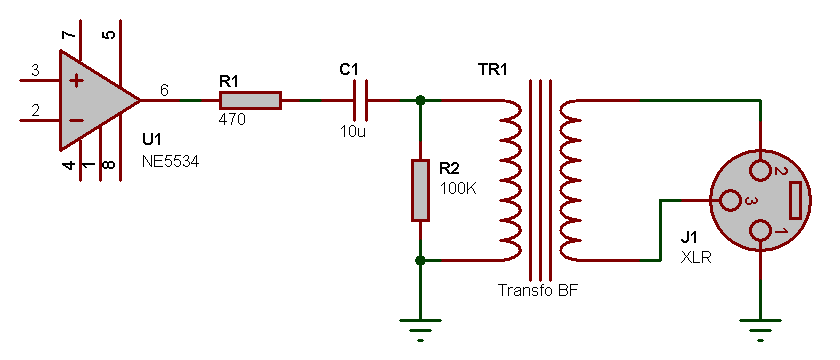

Exemple de sortie symétrique avec transfo
